Bola flutuante SUS316L

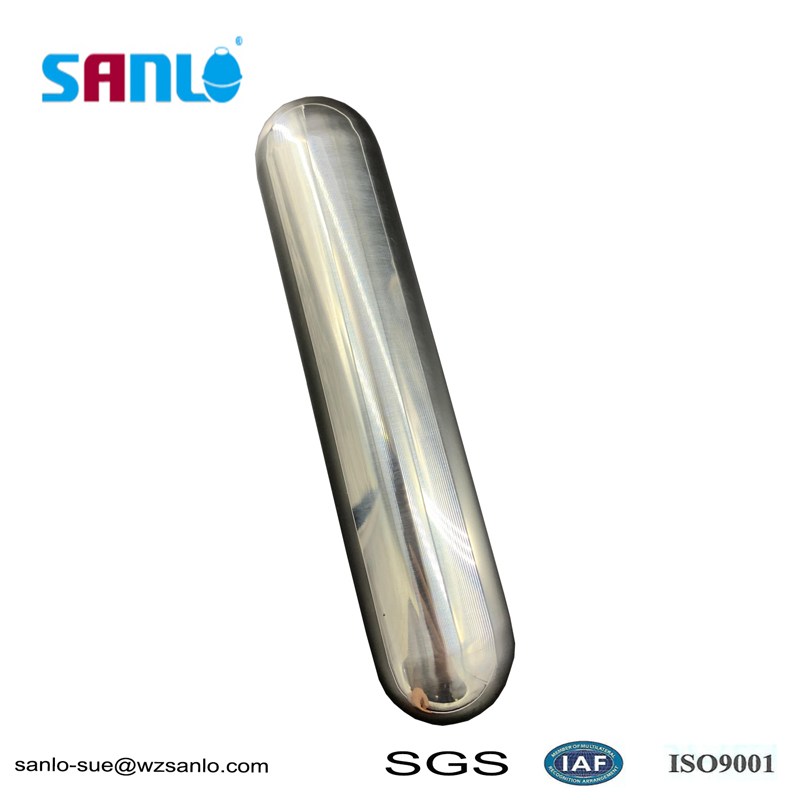

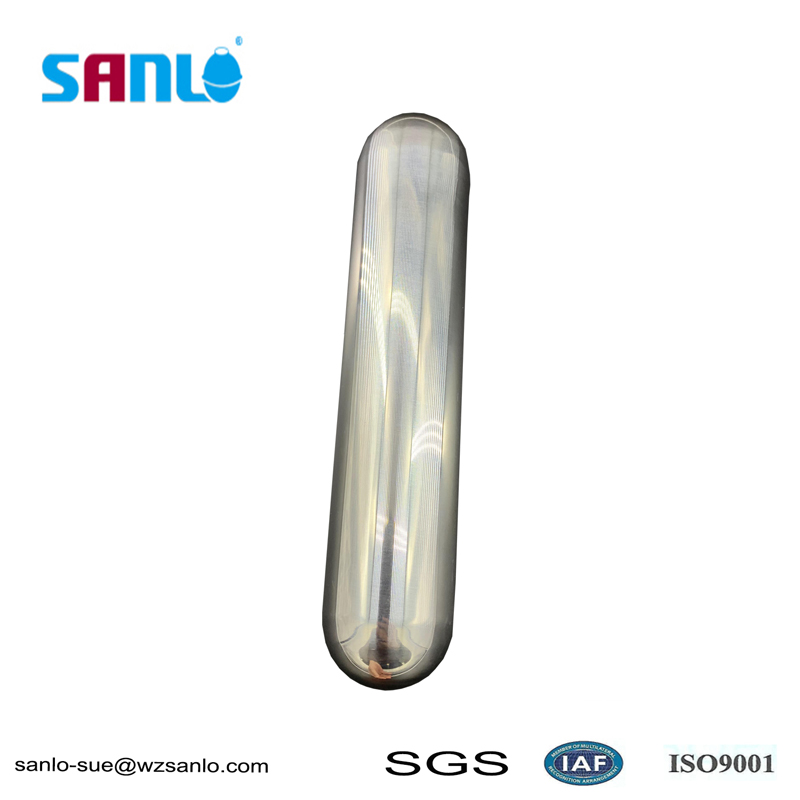

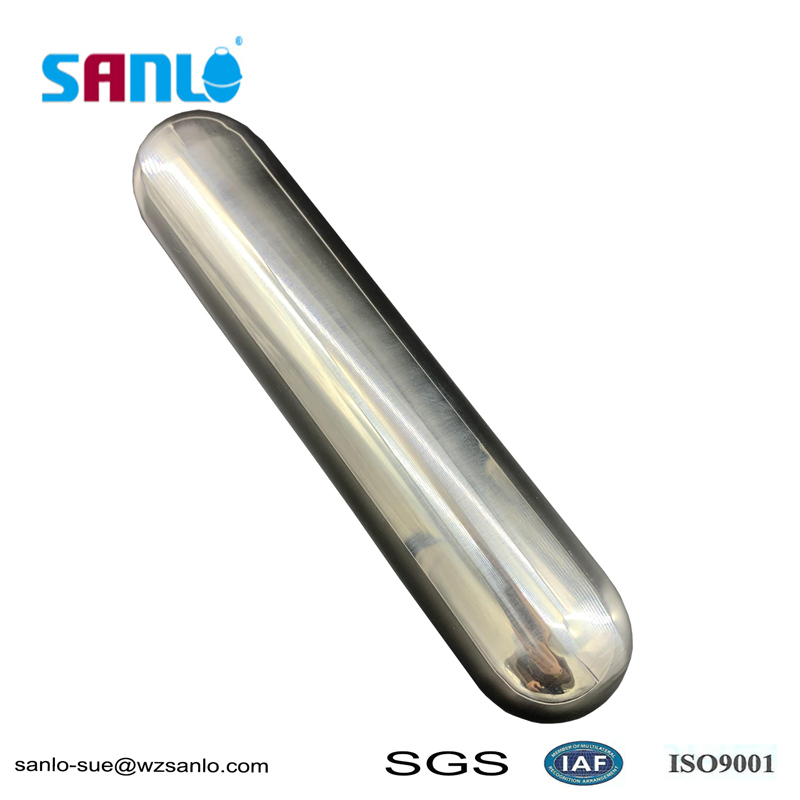

Bola flutuante SUS316L-45 * 180Este produto é semelhante ao flutuador de medidor de nível 50 * 210 anterior, com tamanho menor e acabamento polido. A pressão também é produzida de acordo com a necessidade do cliente e o visual fica mais bonito. Para aumentar a resistência à pressão da esfera flutuante, a esfera flutuante do medidor de nível antigo possui reforço de anel no corpo da esfera. Na verdade, é incorreto ter reforço de anel no corpo da bola. O uso do reforço do anel não aumenta a pressão, mas torna mais fácil para a bola flutuante afundar no reforço do anel devido à pressão excessiva, impossibilitando seu funcionamento melhor. Após a conclusão do tratamento integrado, reforçamos o interior do corpo da bola para torná-lo mais resistente à pressão e mais agradável esteticamente.

Equipamento de produção:

Fotos físicas:

Recurso e aplicação da bola flutuante SUS316L-45 * 180

SUS316L Floating Ball-45 * 180 está funcionando em interruptor de nível / medidor de nível / aba magnética de medidor de nível. Ajuda o medidor de nível de líquido a alcançar o equilíbrio de controle de nível de água. Quando a bola de levitação magnética flutua para cima e para baixo ao longo da tubulação com mudanças no nível do líquido, o aço magnético dentro da bola de levitação atrai o tubo de palheta na posição correspondente no sensor, causando uma mudança na resistência total (ou tensão) de o sensor. Em seguida, o transmissor converte o sinal de resistência (ou tensão) alterado em uma saída de sinal de corrente de 4-20 mA. Nosso instrumento de controle digital da série XMT (ou instrumento de exibição digital de coluna óptica tipo DSB) pode ser selecionado para medir o nível de líquido remotamente, e alarmes de limite superior e inferior podem ser definidos no instrumento de exibição para obter controle posicional do nível de líquido. Alternativamente, outros reguladores podem formar um sistema de ajuste de valor constante de nível de líquido para obter ajuste PID contínuo do nível de líquido.

O princípio, características e aplicação do medidor de nível flutuante

1. Medidor de nível flutuante

A estrutura do medidor de nível flutuante é projetada e produzida principalmente com base nos princípios de flutuabilidade e campo magnético estático. A posição de uma bola flutuante com um ímã no meio medido é afetada pela flutuabilidade, e a mudança no nível do líquido leva a uma mudança na posição do flutuador magnético. O ímã e o sensor (interruptor de mola magnética) na esfera flutuante atuam para alterar o número de componentes (como resistência fixa) conectados em série no circuito, alterando assim a quantidade elétrica do sistema de circuito do instrumento. Ou seja, a mudança na posição da bóia magnética provoca uma mudança na quantidade elétrica. Reflita o nível do líquido dentro do recipiente medindo as mudanças nas grandezas elétricas.

Os medidores de nível flutuante são quase adequados para medição e controle de nível de líquido em vários controles de processos de automação industrial e são amplamente utilizados para medição, controle e inspeção de nível de líquido em áreas como processamento de petróleo, processamento de alimentos, indústria química, tratamento de água, produtos farmacêuticos, energia , fabricação de papel, metalurgia, navios e caldeiras. A ampla aplicação de medidores de nível flutuante é inseparável de suas seguintes características:

(1) O produto tem desempenho estável e longa vida útil.

(2) Estrutura simples, fácil de instalar, usar e manter.
