Tubo corrugado soldado a vácuo de metal SUS316L 37-19

Introdução do tubo corrugado soldado a vácuo de metal SUS316L 37-19

Estrutura geral e processo de produção

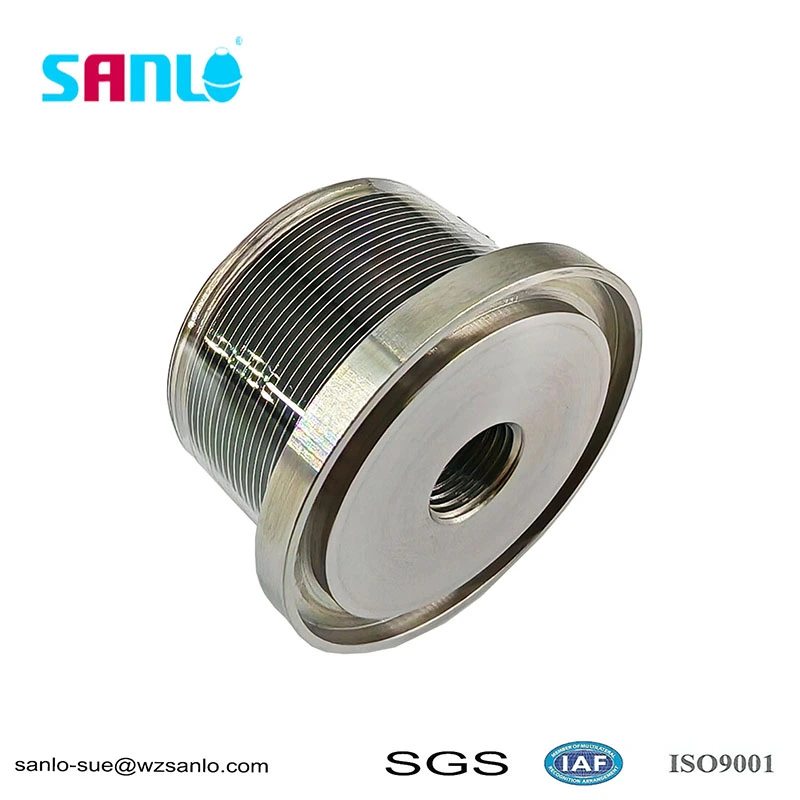

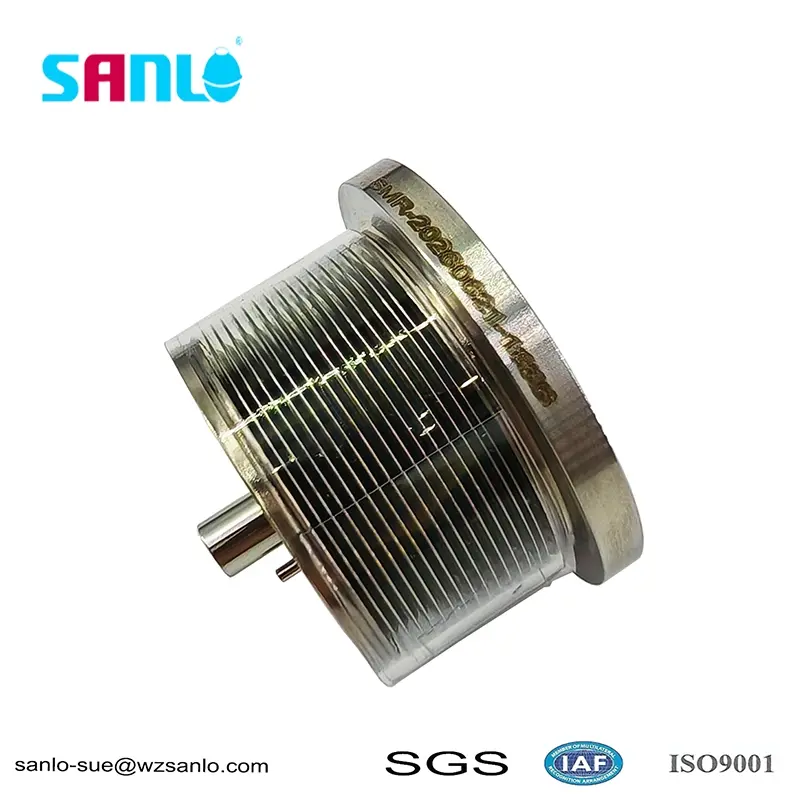

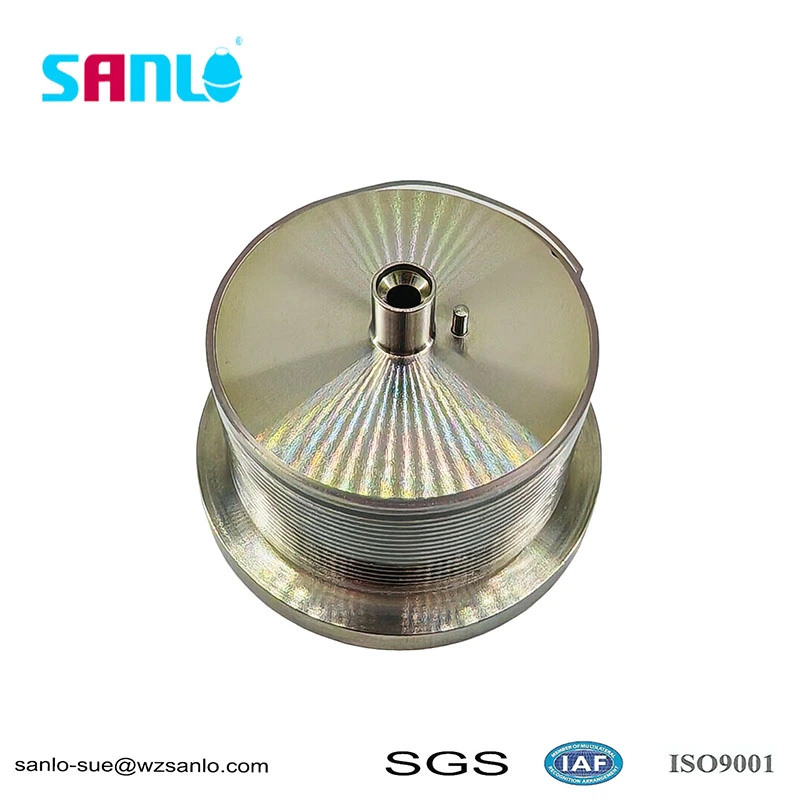

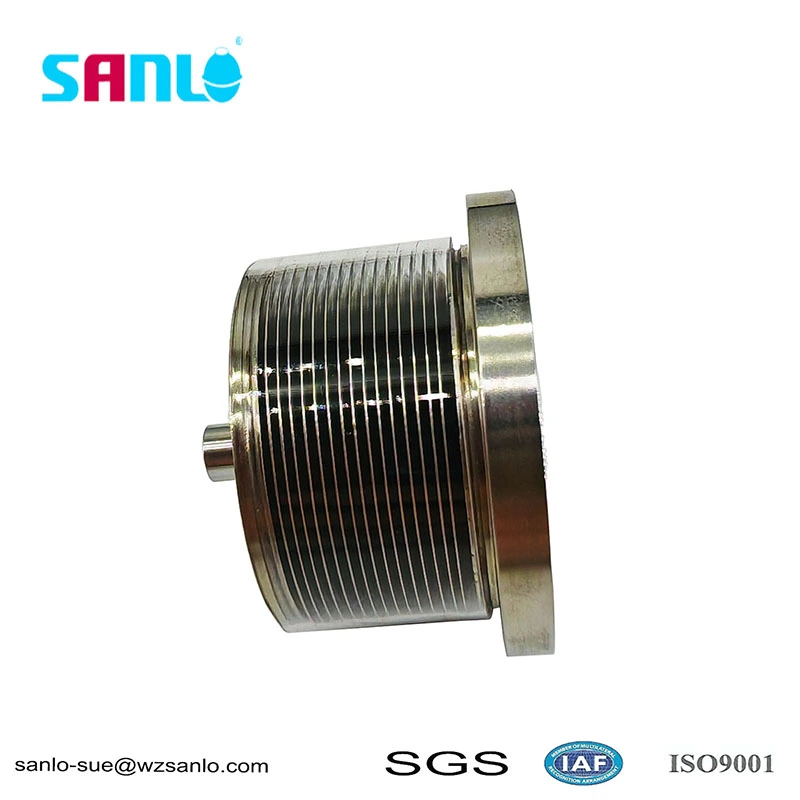

Todo o produto consiste em um tubo corrugado soldado com borda de 8 ondas e um conjunto de base de instalação usinado com precisão, todos projetados com integração de aço inoxidável 316.

1. Tecnologia de processamento de tubo corrugado

Adotando o processo de formação de soldagem de borda a laser de chapa de aço inoxidável ultrafina, a soldagem precisa de vedação de borda é realizada camada por camada para formar 8 conjuntos de ondulações uniformes. As dimensões do diâmetro interno e externo são estritamente controladas e as rugas onduladas são suaves, sem soldagem virtual ou soldagem perdida. Diferente dos tubos corrugados formados hidráulicos tradicionais, a estrutura de soldagem de borda tem espessura de parede uniforme, consistência mais forte na expansão e contração e vazamento zero na estanqueidade ao ar.

2. Tecnologia de usinagem de precisão para a base

A base do flange e o pino de posicionamento são todos usinados com precisão CNC, com tolerâncias de abertura e diâmetro do pino controladas em nível micrométrico. O filete de montagem e a folga de encaixe são rigorosamente processados ​​de acordo com os padrões de desenho. O tubo corrugado e a base podem ser montados perfeitamente sem a necessidade de modificações adicionais na junta. Após a montagem, a coaxialidade geral é alta e não haverá desvio ou travamento.

3. Design integrado completo

O tubo corrugado e a base são peças customizadas que podem ser pré-montadas antes de sair da fábrica. A estrutura de vedação integrada elimina a necessidade dos clientes realizarem processos secundários de soldagem e modificação. Desenhos padronizados são usados ​​para produção em massa, com tamanhos de lote uniformes e forte intercambialidade.

Excelente elasticidade e desempenho de vedação de tubos corrugados soldados nas bordas

A estrutura compacta de 8 ondas fornece compensação suficiente de expansão e contração em um espaço de instalação estreito, que pode compensar o estresse causado pela expansão e contração térmica do equipamento, vibração mecânica e desalinhamento de instalação, e tem boa absorção de choque e efeitos de amortecimento. A estrutura selada totalmente soldada isola completamente meios gasosos e líquidos, com vazamento zero, e é o componente elástico de vedação do núcleo de instrumentos de precisão.

Base de usinagem de precisão, alta precisão de montagem

Padronização das dimensões do pino de posicionamento da base e do furo do flange, correspondência precisa do furo do pino, encaixe justo após a montagem, folga mínima e nenhuma inclinação ou excentricidade do tubo corrugado durante a operação, reduzindo significativamente a perda por fadiga e melhorando a vida útil geral do produto; A base do flange pode ser aparafusada diretamente à câmara do instrumento para uma instalação fácil e segura.

Estável e durável, com longa vida útil à fadiga

O processo de soldagem é maduro, a força de ondulação é uniforme, combinada com limite de base de alta precisão, a frequência de fadiga de expansão alternativa é alta, a elasticidade não se deteriora sob condições de trabalho de longo prazo e não é fácil rachar ou vazar gás. É adequado para equipamentos de instrumentos industriais que operam continuamente por 24 horas.

Principais cenários de aplicação

Este conjunto completo de montagem de tubo corrugado com borda soldada é comumente usado como um componente de compensação de vedação interna para vários instrumentos industriais de precisão

1. Componentes de vedação elástica interna do medidor de nível de aba magnética e sensor de nível de flutuação;

2. Foles de isolamento do núcleo para transmissores de pressão e sensores de pressão em miniatura;

3. Vedação de peças de expansão para válvulas de vácuo e microválvulas de controle hidráulico;

4. Equipamentos de testes alimentícios e farmacêuticos, instrumentos de fluidos de precisão de laboratório;

5. Instrumentos de monitoramento on-line de tratamento químico e de água em pequena escala.

Adaptar-se a ambientes de média e baixa pressão e meio corrosivo moderado; Não é adequado para condições extremas de corrosão, como ácido fluorídrico concentrado e ácidos oxidantes fortes de alta concentração.
