Como a bola flutuante 50,8*200 Ti com pressão mais alta aumenta a precisão da medição do nível de líquido em ambientes extremos?

1. O principal desafio de engenharia na medição de nível de alta pressão

A medição precisa do nível de líquido em ambientes industriais representa um formidável desafio de engenharia que se intensifica à medida que as pressões operacionais aumentam. Os sensores de nível tradicionais baseados em flutuação muitas vezes lutam para manter um desempenho confiável quando submetidos a pressões superiores a 10 MPa, onde a deformação do material, mudanças de flutuabilidade e desgaste mecânico podem comprometer a integridade da medição. O50,8*200 Ti Float Ball com maior pressãoaborda diretamente esses desafios por meio de uma combinação de seleção avançada de materiais e fabricação de precisão.

Quando uma bola flutuante opera em um recipiente pressurizado, vários fenômenos físicos devem ser cuidadosamente gerenciados. A pressão hidrostática exercida na superfície do flutuador aumenta proporcionalmente com a profundidade e a pressão do sistema, podendo causar alterações dimensionais que alteram as características de deslocamento do flutuador. Além disso, a densidade do fluido do processo pode variar com a temperatura e a pressão, afetando a força de empuxo que o flutuador experimenta. Esses fatores determinam coletivamente a precisão e a repetibilidade das medições de nível.

Os engenheiros que projetam sistemas de medição de nível devem, portanto, considerar não apenas a pressão nominal de operação, mas também toda a gama de flutuações de pressão, variações de temperatura e alterações nas propriedades do fluido que ocorrem durante a operação normal. A capacidade do flutuador de manter seu perfil geométrico sob essas condições variáveis ​​é fundamental para resultados de medição consistentes.

2. Titânio como material estratégico para construção de bolas flutuantes

A seleção do titânio como material primário para o50,8*200 Ti Float Ball com maior pressãoestá enraizado na combinação excepcional de propriedades mecânicas e químicas do metal. O titânio oferece uma relação resistência/peso que supera a maioria das ligas de engenharia, tornando-o um candidato ideal para componentes que devem permanecer leves enquanto suportam pressões externas substanciais.

Uma das vantagens mais significativas do titânio nesta aplicação é a sua excelente resistência à corrosão. Ao contrário do aço inoxidável, que pode sofrer corrosão por pites e frestas em ambientes ricos em cloreto, o titânio forma uma camada de óxido estável e autocurativa que protege o metal subjacente contra ataques químicos agressivos. Esta característica é particularmente valiosa em aplicações que envolvem água do mar, salmoura ou fluxos de processos ácidos, onde outros materiais se degradariam rapidamente.

Além disso, o coeficiente de expansão térmica do titânio é notavelmente inferior ao de muitos materiais alternativos. Esta propriedade garante que as dimensões do flutuador permaneçam estáveis ​​diante das variações de temperatura, evitando alterações no volume de deslocamento que poderiam introduzir erros de medição. A natureza não magnética do material também elimina a interferência com sistemas de acoplamento magnético usados ​​em muitos projetos de medidores de nível, garantindo uma transmissão confiável do sinal do flutuador para o indicador externo.

• Resistência superior à corrosão em ambientes químicos agressivos, incluindo cloretos e ácidos
• Alta relação resistência/peso permitindo uma construção robusta sem massa excessiva
• Baixo coeficiente de expansão térmica garantindo estabilidade dimensional em todas as faixas de temperatura
• Propriedades não magnéticas que evitam interferência com sistemas de medidores de nível magnéticos
• Excelente resistência à fadiga, suportando operação cíclica de longo prazo sem degradação

3. Dimensões de precisão e características de flutuabilidade

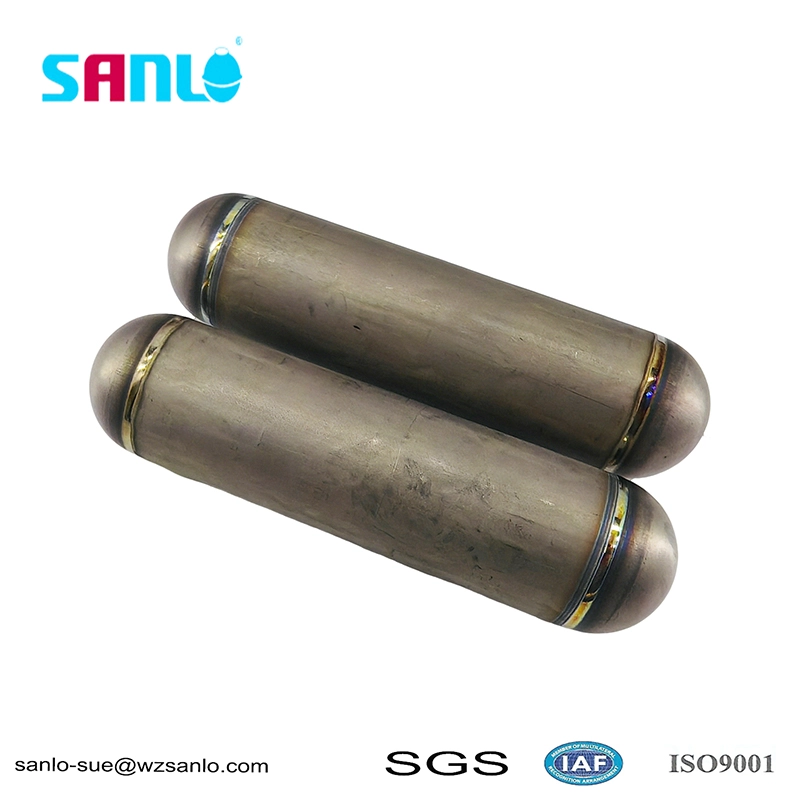

A designação numérica da esfera flutuante de Ti 50,8*200 com pressão mais alta transmite informações dimensionais precisas que influenciam diretamente suas características de desempenho. O diâmetro de 50,8 mm e o comprimento de 200 mm representam proporções cuidadosamente calculadas que otimizam o volume de deslocamento do flutuador, mantendo a compatibilidade com as dimensões padrão da câmara do medidor de nível.

A flutuabilidade, a força ascendente que permite à bóia acompanhar as mudanças no nível do líquido, é determinada pelo volume de fluido deslocado pela porção submersa da bóia. Para um flutuador cilíndrico com extremidades hemisféricas ou elípticas, o volume total de deslocamento é uma função das dimensões gerais do flutuador e da densidade do fluido do processo. A configuração 50,8*200 fornece um volume de deslocamento que gera força de empuxo suficiente para superar o peso do flutuador, permanecendo sensível a mudanças de nível relativamente pequenas.

Em aplicações de alta pressão, a densidade do fluido de processo normalmente aumenta com a pressão, o que por sua vez aumenta a força de empuxo que atua no flutuador. Este fenômeno deve ser levado em consideração durante a calibração do sistema para garantir uma indicação precisa do nível em toda a faixa de pressão. O processo de fabricação garante tolerâncias dimensionais rigorosas, de modo que cada unidade fornece características de flutuabilidade consistentes que permitem um comportamento previsível do sistema.

4. Vantagens operacionais em sistemas de medição de nível com aba magnética

Os medidores de nível de aba magnética representam uma das tecnologias de medição de nível mais amplamente utilizadas em aplicações industriais, oferecendo indicação visual confiável dos níveis de líquidos sem a necessidade de energia elétrica no ponto de medição. O50,8*200 Ti Float Ball com maior pressãoserve como elemento sensor dentro desses sistemas, convertendo mudanças no nível do líquido em movimento mecânico que é transmitido através de um acoplamento magnético a um indicador externo.

O sistema magnético da bóia normalmente consiste em ímãs permanentes embutidos no corpo da bóia ou presos a uma luva magnética que se move com a bóia. À medida que o nível do líquido sobe ou desce, o flutuador se move verticalmente dentro da câmara do medidor e o campo magnético que ele gera aciona abas magnéticas externas ou um indicador contínuo. A precisão deste sistema depende criticamente da capacidade do flutuador de rastrear mudanças de nível com precisão e sem travar ou emperrar.

Várias vantagens operacionais distinguem o flutuador de titânio nesta aplicação. Primeiro, o acabamento superficial liso do material e a resistência à corrosão evitam o acúmulo de depósitos ou incrustações que poderiam impedir o movimento do flutuador. Em segundo lugar, a flutuabilidade consistente do flutuador garante que ele responda às mudanças de nível com histerese mínima, proporcionando rastreamento preciso tanto em condições de subida como de descida de nível. Terceiro, a robustez mecânica do flutuador permite-lhe suportar as forças hidráulicas que ocorrem durante rápidas mudanças de nível ou perturbações no processo.

• Transmissão de acoplamento magnético confiável para indicação externa precisa
• Atrito e desgaste mínimos para maior vida útil
• Resposta consistente às mudanças de nível em toda a faixa operacional
• Compatibilidade com vários designs de indicadores de aba magnética
• Requisitos de manutenção reduzidos em comparação com materiais flutuantes alternativos

5. Análise Comparativa: Titânio vs. Aço Inoxidável e Flutuadores de Polímero

Ao selecionar uma esfera flutuante para aplicações de medição de nível de alta pressão, os engenheiros normalmente avaliam diversas opções de materiais, cada uma com vantagens e limitações distintas. A esfera flutuante de titânio ocupa um nicho de desempenho específico que a torna a escolha preferida para muitas aplicações exigentes, especialmente aquelas que envolvem meios corrosivos ou condições operacionais extremas.

Os flutuadores de aço inoxidável, embora amplamente utilizados e econômicos, enfrentam limitações em ambientes altamente corrosivos. A corrosão sob tensão e a corrosão sob tensão induzidas por cloreto podem comprometer a integridade dos flutuadores de aço inoxidável, especialmente em temperaturas elevadas. Além disso, a maior densidade do aço inoxidável requer maiores volumes de flutuação para atingir a mesma força de empuxo, limitando potencialmente a compatibilidade com câmaras de medição com espaço limitado.

Os flutuadores de polímero, como os feitos de PTFE ou PEEK, oferecem excelente resistência química e construção leve. No entanto, a sua resistência mecânica e estabilidade dimensional a temperaturas e pressões elevadas são geralmente inferiores às alternativas metálicas. Os flutuadores de polímero também podem absorver fluidos de processo ao longo do tempo, alterando suas características de flutuabilidade e comprometendo a precisão da medição.

Os flutuadores de titânio combinam a resistência à corrosão dos polímeros premium com a resistência mecânica e a estabilidade dimensional dos metais. A baixa densidade do material permite designs de flutuação compactos que cabem em câmaras de medição padrão, ao mesmo tempo que fornece flutuabilidade suficiente para rastreamento de nível confiável. Para aplicações que envolvem água do mar, salmoura, cloro ou fluxos de processos ácidos, o titânio oferece um nível de proteção que o aço inoxidável não consegue igualar.
